概述

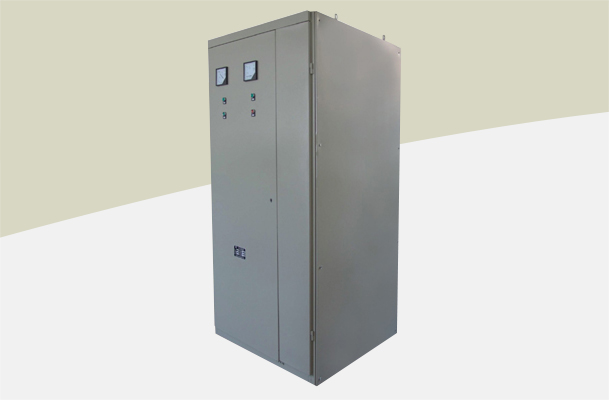

HPX靜止式進相器是本公司專為大功率三相繞線式異步電動機研制的就地無功率補償裝置，它串接于電機的轉子回路，用以提高電機的功率因數，減小定子電流，降低電機和輸電線路的損耗，從而達到節能降耗目的。廣泛適用于建材、化工、化肥、造紙、制藥、冶金等行業大中型繞線式異步電動機。
基本原理
HPX靜止式進相器是基于繞線式電動機轉子回路串接容性電壓，能降低電機無攻功率，減小定子電流的原理研制的。由可控硅構成的交變頻主電路，在采樣電路檢測到電機轉子電流產生的過零信號后，經過先進的微機控制技術控制主電路，將380V、50HZ交流電壓轉換成轉子頻率相同，相位滯后轉子電流90°的補償電壓，達到提高電動機功率因數的目的。
性能特點
1、先進的交一交變頻與微機控制技術，性價比高；
2、電機的功率因數可提高到0.95以上；
3、降低定子電流達10%-20%，線損、銅損下降20%左右；
4、電機溫度顯著降低，過載能力增強，使用壽命延長；
5、具有缺相、過流故障自動保護功能；
6、操作簡單，安裝調試及維護方便。.... |
|
|
|
咨詢電話：0513-88755314 13806278661 |
|
|
|
產品詳情 |
|
概述
HPX靜止式進相器是本公司專為大功率三相繞線式異步電動機研制的就地無功率補償裝置，它串接于電機的轉子回路，用以提高電機的功率因數，減小定子電流，降低電機和輸電線路的損耗，從而達到節能降耗目的。廣泛適用于建材、化工、化肥、造紙、制藥、冶金等行業大中型繞線式異步電動機。
基本原理
HPX靜止式進相器是基于繞線式電動機轉子回路串接容性電壓，能降低電機無攻功率，減小定子電流的原理研制的。由可控硅構成的交變頻主電路，在采樣電路檢測到電機轉子電流產生的過零信號后，經過先進的微機控制技術控制主電路，將380V、50HZ交流電壓轉換成轉子頻率相同，相位滯后轉子電流90°的補償電壓，達到提高電動機功率因數的目的。
性能特點
1、先進的交一交變頻與微機控制技術，性價比高；
2、電機的功率因數可提高到0.95以上；
3、降低定子電流達10%-20%，線損、銅損下降20%左右；
4、電機溫度顯著降低，過載能力增強，使用壽命延長；
5、具有缺相、過流故障自動保護功能；
6、操作簡單，安裝調試及維護方便。
|
技術參數 |
|
| 型號 |
外型尺寸
長×寬×高（L×W×H） |
適配電機參數 |
| 最大轉子電流（A） |
最大額定功率（KW） |
定子額定工作電壓（V） |
| HPX-400□ |
900×760×2000 |
4000 |
280 |
380-10000 |
| HPX-600□ |
900×760×2000 |
600 |
570 |
| HPX-800□ |
1200×810×2000 |
800 |
1250 |
| HPX-1000□ |
1200×810×2000 |
1000 |
1600 |
| HPX-1200□ |
1200×910×2000 |
1200 |
2500 |
| HPX-1500□ |
1400×910×2200 |
1500 |
4000 |
| HPX-2000□ |
1600×960×2000 |
2000 |
6000 |
|
|
|
|
|
